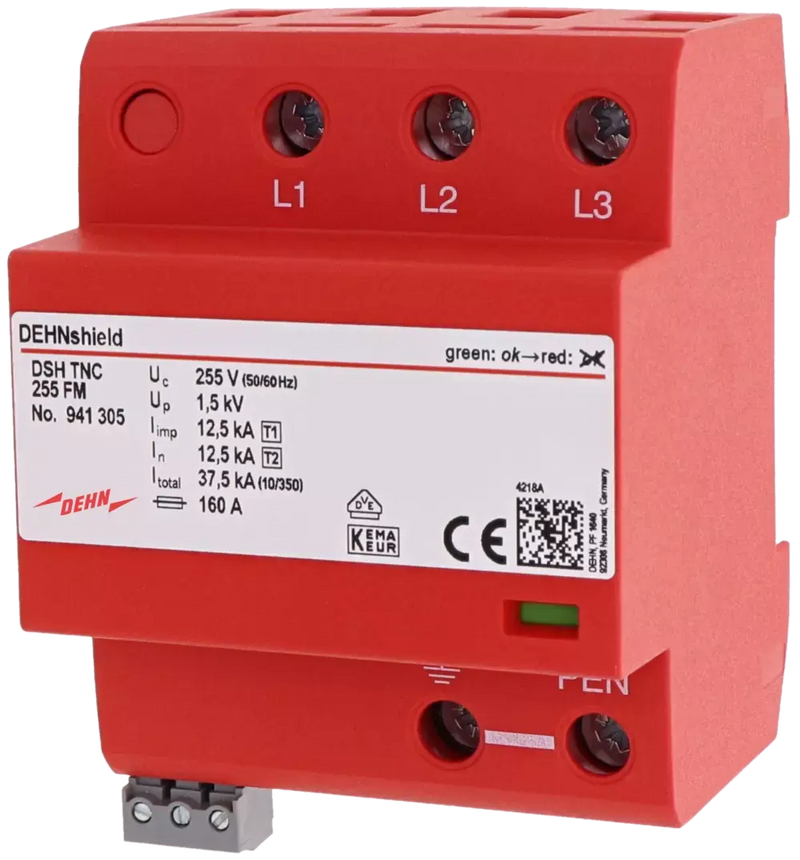

DEHN DEHNshield DSH TNC 255 FM Kombi-Ableiter Typ 1+2 Art.-Nr. 941305

Technische Daten

Art.-Nr. 941305
Typ DSH TNC 255 FM
SPD nach EN 61643-11 / IEC 61643-11 Typ 1 + Typ 2 / Class I + Class II
Nennspannung AC (UN) 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal) 37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp) 12,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R) 352,00 kJ/Ohm
Spezifische Energie [L-PEN] (W/R) 39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In) 12,5 / 37,5 kA
Schutzpegel (UP) ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi) 25 kAeff
Folgestrombegrenzung / Selektivität Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
Ansprechzeit (tA) ≤ 100 ns
Max. netzseitiger Überstromschutz 160 A gG
TOV-Spannung [L-N] (UT) 440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (TU) -40 °C ... +80 °C
Anzahl der Ports 1
Anschlussquerschnitt (min.) 1,5 mm² ein-/feindrähtig
Anschlussquerschnitt (max.) 35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, rot, UL 94 V-0
Einbauort Innenraum
Schutzart IP 20
Einbaumaße 4 TE, DIN 43880
Zulassungen KEMA, VDE
FM-Kontakte / Kontaktform Wechsler
Schaltleistung AC 250 V / 0,5 A
Schaltleistung DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt FM-Klemmen max. 1,5 mm² ein-/feindrähtig

DEHN (Hersteller)

DEHN SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf., Deutschland
E-Mail: info@dehn.de
Webseite: dehn.de

EU-Verantwortliche Person

Gemäß EU-Verordnung 2019/1020 sind wir verpflichtet, eine verantwortliche Person in der EU zu benennen.

DEHN SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf., Deutschland
E-Mail: info@dehn.de

DEHN anwendungsoptimierter Kombiableiter 941405 DSH TNS 255 FM DEHNshield

Art.-Nr.: DEHN 941305 4013364275317
EAN: 4013364275317
Auf Lager
Marke: DEHN
€210,10
Lieferung 1 bis 3 Werktagen
Teilen
Weitere Bezahlmöglichkeiten

Abholung in Hanau verfügbar

Gewöhnlich fertig in 24 Stunden

Produktbeschreibung

Der DEHNshield DSH TNC 255 FM (Art.-Nr. 941305) ist ein anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme mit potentialfreiem Fernmeldekontakt. Schützt zuverlässig vor Überspannungen – auch bei direkten Blitzeinschlägen – nach Typ 1 + Typ 2 gemäß EN 61643-11 / IEC 61643-11.

Highlights

  • Nichtausblasende Funkenstreckentechnologie – nur 1 TE / Pol, kompakte 4-TE-Bauform
  • Energetisch koordinierte Schutzwirkung bis zum Endgerät (≤ 10 m): Typ 1 + Typ 2 + Typ 3
  • Potentialfreier Fernmeldekontakt (Wechsler) zur Zustandsüberwachung
  • Funktions-/Defektanzeige: grün / rot
  • Montage auf 35 mm Hutschiene nach EN 60715
  • Zulassungen: KEMA, VDE
