Reiheneinbaugeräte

Reiheneinbaugeräte für die Hutschiene: FI, LS, SLS und Zubehör

Reiheneinbaugeräte werden auf der 35-mm-DIN-Schiene (EN 60715) im Verteiler montiert; ihre Breite wird in Teilungseinheiten (TE) angegeben. In dieser Kategorie finden Sie Fehlerstrom-Schutzschalter (FI), FI/LS-Schalter (RCBO), Leitungsschutzschalter (LS), selektive Hauptleitungsschutzschalter (SLS), Brandschutzschalter (AFDD) sowie Phasenschienen und Zählerschrank-Komponenten von Hager, ABB, Siemens, Schneider Electric, Doepke und Eaton.

Worauf es bei der Auswahl ankommt

Entscheidend sind vier Angaben:

• Fehlerstrom-Typ: Typ A erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme, Typ B zusätzlich glatte Gleichfehlerströme.
• Polzahl: 1P+N für einphasige Stromkreise, 3P+N bzw. 4-polig für dreiphasige Stromkreise.
• Bemessungsstrom I_n: üblich sind 16, 25, 40 und 63 A. Der maximal mögliche Betriebsstrom darf den Bemessungsstrom des Geräts nicht überschreiten.
• Breite: angegeben in Teilungseinheiten (TE); 1 TE entspricht 17,5 mm.

Fehlerstrom-Schutzeinrichtungen sind nach IEC/EN 61008-1 genormt; für Typ B gilt zusätzlich DIN EN 62423.

Selektive Hauptleitungsschutzschalter übernehmen die Selektivität an der Einspeisung, Brandschutzschalter (AFDD) erkennen Fehlerlichtbögen in der Leitung. Für die Verdrahtung der Geräte untereinander sorgen Phasenschienen in unterschiedlichen Polzahlen und Rastermaßen. Alle Geräte dieser Kategorie stammen von Markenherstellern und sind für die Hutschienenmontage nach EN 60715 ausgelegt.

Beliebte Artikel aus dieser Kategorie

• Hager FI/LS-Schalter ADS910D 1P+N 6kA B10A 0,03A Typ A
• Hager FI/LS-Schalter ADS913D 1P+N 6kA B13A 0,03A Typ A
• Hager FI/LS-Schalter ADA516D 1P+N 10kA B16A 0,03A Typ A
• Hager FI/LS-Schalter ACS916D 1P+N 6kA B16A 10mA Typ A
• Hager FI/LS-Schalter ACS966D 1P+N 6kA C16A 10mA Typ A
• Hager ARC916D Brandschutzschalter 16A AFDD Typ B
• Hager KDN451D Phasenschiene 3-polig+N 80A 12 Module

Häufige Fragen

Was ist der Unterschied zwischen FI und FI/LS?

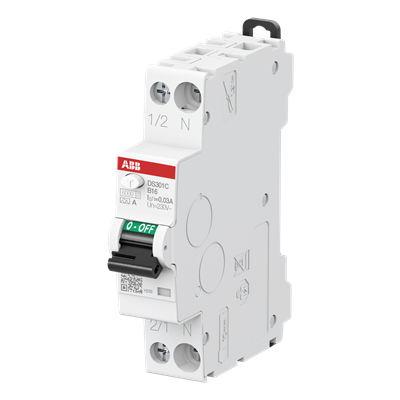

Ein FI/LS-Schalter (RCBO) vereint Fehlerstrom- und Leitungsschutz in einem Gerät und belegt nur eine Teilungseinheit. Ein FI-Schutzschalter schützt nur gegen Fehlerströme und benötigt einen separaten Leitungsschutzschalter.

Was bedeutet „TE"?

Teilungseinheit: 1 TE entspricht 17,5 mm Breite auf der DIN-Schiene. Ein 4-poliger FI-Schutzschalter ist zum Beispiel 4 TE breit.

Welcher Fehlerstrom-Typ ist der richtige?

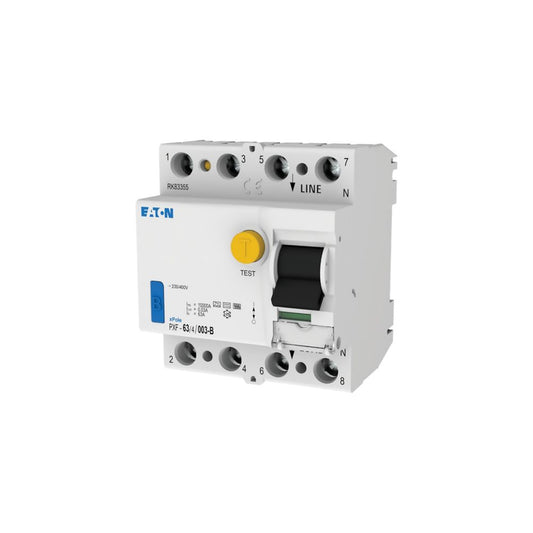

Typ A deckt die meisten Haushaltsgeräte ab. Ein Typ B erkennt zusätzlich glatte Gleichfehlerströme und ist dort erforderlich, wo solche entstehen können — etwa bei Frequenzumrichtern, Photovoltaik-Wechselrichtern und Ladeeinrichtungen für Elektrofahrzeuge.

Kann ein Typ B einen Typ A ersetzen?

Ja. Ein Typ B erkennt alle Fehlerstromarten, die auch ein Typ A erkennt. Umgekehrt reicht ein Typ A für Anwendungen nicht aus, die einen Typ B verlangen.
