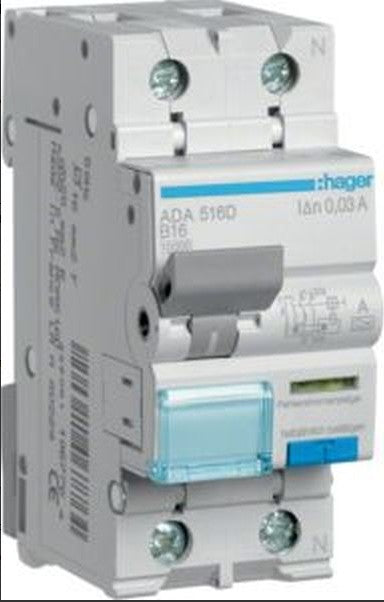

Hager FI/LS-Schalter ADA516D 1P+N 10kA B16A, Frontansicht mit Bi-Connect-Klemmen

Technische Daten

Merkmal Wert
Auslösecharakteristik B
Nennstrom 16 A
Bemessungsfehlerstrom 0,03 A (30 mA)
Fehlerstrom-Typ A
Bemessungsspannung 240 V AC
Bemessungsschaltvermögen (EN 61009-1) 10 kA
Bemessungsabschaltvermögen (IEC 60947-2) 10 kA
Polzahl (gesamt) 2 (1P+N)
Anzahl abgesicherter Pole 1
Mitschaltender Neutralleiter ja
Breite 2 Teilungseinheiten (TE)
Einbautiefe 68 mm
Stoßstromfestigkeit 0,25 kA
Anschließbarer Leiterquerschnitt mehrdrähtig 1 – 16 mm²
Anschließbarer Leiterquerschnitt eindrähtig 1 – 25 mm²
Verlustleistung 5,2 W
Bemessungsisolationsspannung (Ui) 500 V
Bemessungsstoßspannungsfestigkeit (Uimp) 4 kV
Überspannungskategorie 3
Verschmutzungsgrad 2
Abschaltcharakteristik unverzögert
Norm DIN EN 61009-1 (VDE 0664-20)
Betriebstemperatur -25 bis +40 °C
EAN 3250611067764

Häufige Fragen

Was ist das Besondere am ADA516D?

Der FI/LS-Schalter bietet 10 kA Schaltvermögen und Bi-Connect-Klemmen unten. Dazu kommen eine blaue Test-Taste und eine Fehlerstromanzeige.

Welche Norm erfüllt der Schalter?

Er entspricht DIN EN 61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21).

Lassen sich Zusatzeinrichtungen nachrüsten?

Ja, geeignete Zusatzeinrichtungen können nachträglich angebaut werden. Eine Beschriftung ist direkt am Gerät möglich.

Wie hoch ist das Schaltvermögen?

Das Schaltvermögen beträgt 10 kA nach EN 61009-1 und IEC 60947-2.

Hager (Herstellerangaben nach GPSR)

Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel, Deutschland
Webseite: hager.com/de
Telefon: +49 (0) 6842 945-0

EU-Verantwortliche Person

Gemäß EU-Verordnung 2019/1020 (GPSR) sind Hersteller mit Sitz in der Europäischen Union selbst die verantwortliche Person für die Produktsicherheit.

Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel, Deutschland
Webseite: hager.com/de
Telefon: +49 (0) 6842 945-0

Hager FI/LS-Schalter ADA516D 1P+N 10kA B16A 0,03A Typ A

Art.-Nr.: ADA516D 3250611067764
EAN: 3250611067764
Auf Lager
Marke: Hager
€39,90
Lieferung 1 bis 3 Werktagen
Teilen
Weitere Bezahlmöglichkeiten

Abholung in Hanau verfügbar

Gewöhnlich fertig in 24 Stunden

Produktbeschreibung

Hager FI/LS-Schalter ADA516D 1polig+N 10kA B16A 0,03A A




Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A.Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Zum nachträglichen Anbau geeigneter Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.



Produktdetails


Abschaltcharakteristik: unverzögert

Frequenz: 50 Hz

Energiebegrenzungsklasse: 3

Unterputzmontage: ja

Bemessungsstrom: 16 A

Polzahl (gesamt): 2

Spannungsart: AC

Bemessungsspannung: 240 V

Bemessungsfehlerstrom: 0,03 A

Anschließbarer Leiterquerschnitt mehrdrähtig: 1 - 16 mm²

Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA

Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA

Überspannungskategorie: 3

Verlustleistung: 5,2 W

Stoßstromfestigkeit: 0,25 kA

Verschmutzungsgrad: 2

Mit Verriegelungsvorrichtung: ja

Fehlauslöseschutz: nein

Fehlerstrom-Typ: A

Auslösecharakteristik: B

Breite in Teilungseinheiten: 2

Anzahl der abgesicherten Pole: 1

Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm²

Einbautiefe: 68 mm

Bemessungsisolationsspannung Ui: 500 V

Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Umgebungstemperatur während des Betriebs: -25 - 40 °C

Mitschaltender Neutralleiter: ja
