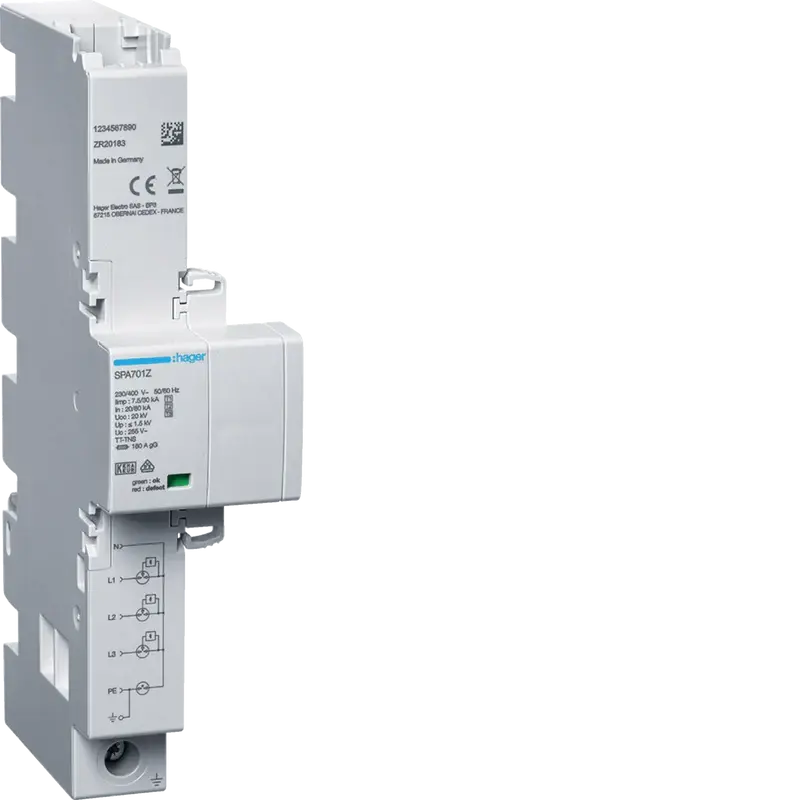

Hager Kombiableiter SPA701Z T1 T2 T3 4P 7,5kA TT TNS

Hager Kombiableiter SPA701Z T1+T2+T3 4P 7,5kA TT/TNS

Beschreibung

Der vielseitige Hager Kombiableiter T1+T2+T3 SPA701Z für Sammelschienen ist mit 7,5kA TT/TNS Impuls-Stromwiderstand ausgelegt. Mit gekapselter Funkenstrecke arbeitet er folgestromfrei. Er kann direkt zu einem 40mm-Sammelschienensystem montiert werden, kompatibel mit Einspeiseadaptern und Sammelschienenboxen. Optional ist ein Fernmeldekontakt erhältlich, um mehrere Funktionalitäten hinzuzufügen, einschließlich Fernüberwachung, Alarmierung und Energiemanagement.

Technische Daten

• Hersteller:  Hager
• Bezeichnung:  Kombiableiter 4P T1+T2+T3
• Typ: SPA701Z
• Netzform DC:  nein
• Netzform IT:  nein
• Netzform TN:  nein
• Netzform TN-C:  nein
• Netzform TN-CS:  nein
• Netzform TN-S:  ja
• Netzform TT:  ja
• Netzform sonstige:  nein
• Polzahl:  4
• Blitzstoßstrom (10/350 µs):  7,5 kA
• Höchste Dauerspannung AC:  255 V
• Nennspannung AC:  400 V
• Max. PV-Spannung:  0 V
• Schutzpegel:  1,5 kV
• Schutzpegel LN:  1,5 kV
• Schutzpegel L-PE:  1,5 kV
• Schutzpegel N-PE:  1,5 kV
• Folgestromlöschfähigkeit:  25 kA
• Spezifische Energie (W/R):  15 kJ/Ohm
• Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):  160 A
• Montageart:  Sammelschiene
• Baugröße:  sonstige
• Max. Leiterquerschnitt starr (ein-/mehrdrähtig):  50 mm²
• Max. Leiterquerschnitt flexibel (feindrähtig):  35 mm²
• Fernsignalisierung:  nein
• Signalisierung am Gerät:  optisch
• Prüfklasse:  Typ 1 und 2 und 3
• Integrierte Sicherung:  nein
• Energetisch koordinierte Schutzwirkung zum Endgerät:  ja
• Spannungsschaltende Funkenstreckentechnologie:  ja
• Schutzart (IP):  IP20

Ausführung

• Nenneingangsspannung:  230 - 400 V
• AC-Eingangsfrequenz:  50 - 60 Hz
• Spitzenstrom-Normalmodus:  50000 A
• Produktfarbe:  Weiß
• Breite : 54 mm
• Tiefe : 88 mm
• Höhe : 206 mm
