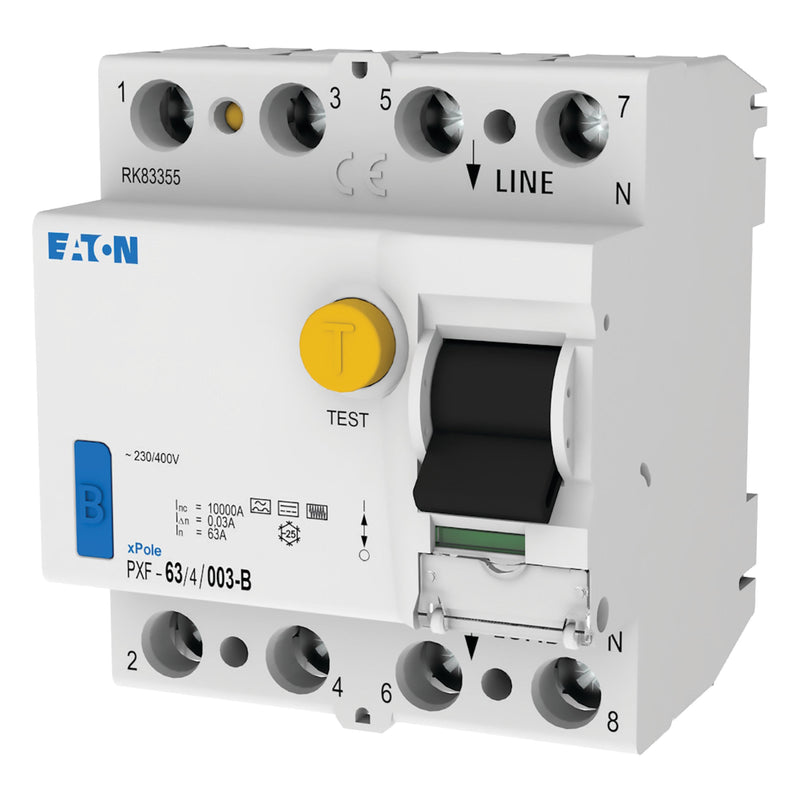

FI- Schutzschalter Typ B Eaton 300302 PXF-63/4/003-B allstromsensitiv
Dieses Produkt verfügt über den FI-Schutzschalter Typ B Eaton 300302 PXF-63/4/003-B allstromsensitiv, der sowohl für den privaten als auch für den gewerblichen Einsatz konzipiert ist. Er verfügt über einen 4-poligen Aufbau mit einem Nennstrom von 63 A und einer Nennkurzschlussfestigkeit von 10 kA. Sein Nennfehlerstrom beträgt 0,03 A, was ihn zu einem äußerst zuverlässigen und effektiven Gerät macht. Mit einer maximalen Betriebstemperatur von 50 °C ist dieses Produkt so konstruiert, dass es hohe Temperaturen standhält und seine Leistung beibehält. Zur einfachen Installation ist außerdem ein Hilfskontakt enthalten (Z-NHK 248434). Vertrauen Sie auf dieses Produkt für alle Ihre Bedürfnisse im privaten und gewerblichen Bereich.
ALLGEMEINE SPEZIFIKATION
PRODUKTNAME
Eaton Moeller Serie xPole – PXF FI-Schutzschalter
KATALOGNUMMER 300302
PRODUKTLÄNGE/TIEFE 80 mm
PRODUKTHÖHE 71 mm
PRODUKTBREITE 70 mm
PRODUKTGEWICHT 0,32 kg
EAN 9010238110588
MODELLCODE
PXF-63/4/003-B
PRODUKTSPEZIFIKATIONEN
TYP
- PXF
- Fehlerstromschutzschalter
- Typ B
BESONDERE MERKMALE
- Stromprüfzeichen gemäß Beschriftung
- Maximale Betriebstemperatur beträgt 50 °C: Ab 40 °C verringert sich der max. zulässiger Gleichstrom um 2,2 % je 1 °C
- Auslösesignalkontakt für die nachträgliche Montage Z-NHK 248434
ANWENDUNG
- Schaltgeräte für Anwendungen im Wohnungsbereich und gewerbliche Anwendungen
- xPole - Schaltgeräte für Wohn- und Zweckbau
STROMSTÄRKEWERT 63 A
BETRIEBSSPANNUNG 230 V AC / 400 V AC
10.11 KURZSCHLUSSFESTIGKEIT
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
RAHMEN 45 mm
BEMESSUNGSFREQUENZ 50 Hz
VERSCHMUTZUNGSGRAD 2
BENUTZT MIT
KLV-TC-4 276241 (Kompaktgehäuse)
Z-FW/LP 248296 (Fernsteuerung und automatische Schalteinrichtung) Z-RC/AK-4MU 101062 (Dichtungsdeckelsatz)
MONTAGEMETHODE Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715 DIN-Schiene
KLIMAFESTIGKEIT 25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2
VERLUSTLEISTUNG DES BETRIEBSMITTELS, STROMABHÄNGIG 10 W
BEMESSUNGSSTOSSSPANNUNGSFESTIGKEIT (UIMP 4 kV
BEMESSUNGSKURZZEITSTROMFESTIGKEIT (ICW) 10 kA
ZULÄSSIGE ÜBERLAST DER VORSICHERUNG – MAX 63 A gG/gL
EINBAUBREITE (ANZAHL DER GERÄTE) 70 mm (4 SU)
MATERIALSTÄR. SAMMELSCHIE. 0,8 mm - 2 mm
KURZSCHLUSSFESTIGKEIT 63 A (max. zulässige Vorsicherung)
KLEMMENSCHUTZ Berührungssicher für Finger und Hände, DGUV VS3, EN 50274
ANSCHLUSSKLEMMEN (OBEN UND UNTEN) Maul/Liftklemmen
TESTSTROMKREISBEREICH 196 V AC - 253 V AC
UMGEBUNGSBETRIEBSTEMPERATUR – MAX 50 °C
UMGEBUNGSBETRIEBSTEMPERATUR – MIN -25 °C
EINBAUTIEFE 70,5 mm
ANSCHLIESSBARER LEITERQUERSCHNITT (MEHRDRÄHTIG) – MA 16 mm²
ANSCHLIESSBARER LEITERQUERSCHNITT (MEHRDRÄHTIG) – MI 1,5 mm²
ANSCHLIESSBARER LEITERQUERSCHNITT (EINDRÄHTIGE ADER) – MA 35 mm²
ANSCHLIESSBARER LEITERQUERSCHNITT (EINDRÄHTIGE ADER) – MI 1,5 mm²
FEHLERSTROMWERT 30 mA
VERLUSTLEISTUNGSABGABEVERMÖGEN 0 W
VERLUSTLEISTUNG PRO POL, STROMABHÄNGIG 0 W
ZULÄSSIGE LAGER- BZW. TRANSPORTTEMPERATUR – MAX 60 °C
ZULÄSSIGE LAGER- BZW. TRANSPORTTEMPERATUR – MIN. -35 °C
LEBENSDAUER, MECHANISCH 20.000 Schaltvorgänge
SCHUTZART IP40, IP54 (mit feuchtigkeitsdichtem Gehäuse) IP20
IMPULSSTROMFESTIGKEIT Stoßstromfest, 3 kA
ANZAHL DER POLE 4-polig
ABLEITSTROMTYP B
LEBENSDAUER, ELEKTRISCH 4000 Schaltvorgänge
EMPFINDLICHKEITSTYP Empfindlich auf allen Stromarten
BEMESSUNGSFEHLERSTROM – MAX 0,03 A
BEMESSUNGSFEHLERSTROM – MIN 0,03 A
BEMESSUNGSISOLATIONSSPAN. (UI) 440 V
BEMESSUNGSBETRIEBSSTROM ZUR VERLUSTLEISTUNGSANGABE (IN) 63 A
BEMESSUNGSBETRIEBSSPANNUNG (UE) – MAX 400 V
BEMESSUNGSFEHLERSCHALTVERMÖGEN 630 A
VERLUSTLEISTUNG STATISCH, STROMUNABHÄNGIG 0 W
STOSSSTROMFESTIGKEI 0,25 kA
BREITE IN ANZAHL DER MODULAREN ABSTÄNDE 4
SPANNUNGSART AC
ANSCHLUSSKAPAZITÄT (EINDRÄHTIG) 1,5 mm² - 35 mm²
AUSSCHALTZEIT kurzzeitverzögert
BEMESSUNGSKURZSCHLUSSFESTIGK. 10 kA
ANSCHLUSSKAPAZITÄT (MEHRDRÄHTIG) 16 mm² (2x)
RAL-NUMMER 7035
