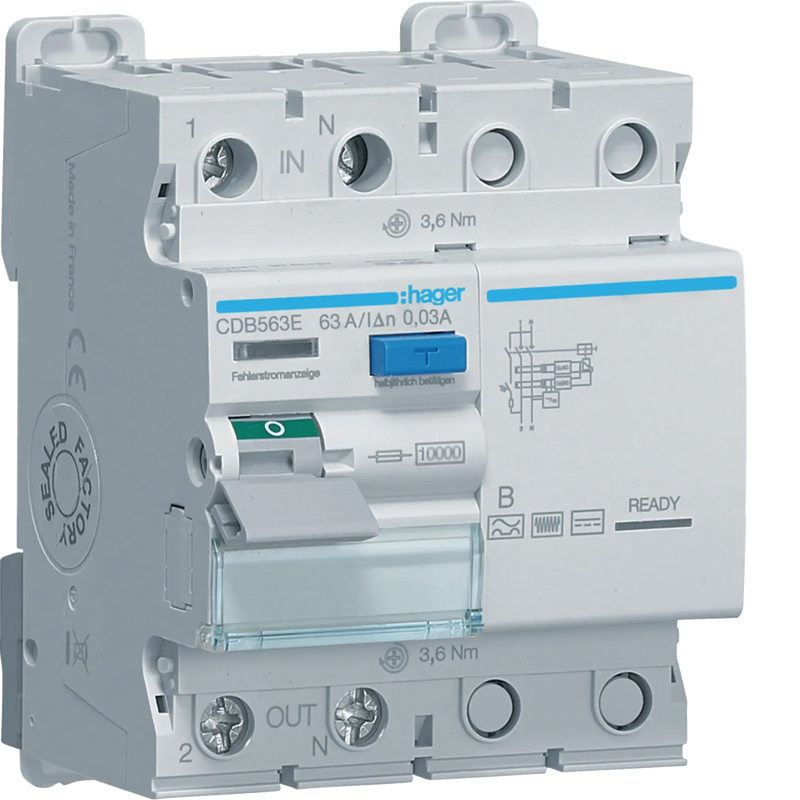

Hager CDB563E

Technische Daten

Hager CDB563E:
  • Artikelnummer: CDB563E
  • Typ: FI-Schutzschalter Typ B (allstromsensitiv)
  • Nennstrom: 63A
  • Auslösestrom: 30mA (0,03A)
  • Polzahl: 1P+N (1-polig + Neutralleiter)
  • Nennspannung: 230V AC
  • Schutzart: IP20
  • Montage: Hutschiene 35mm (DIN-Schiene)
  • Gewicht: 1,2 kg
  • Hersteller: Hager
  • EAN: 3250611627814
  • SKU: CDB563E
  • Zertifizierung: VDE-geprüft, CE-konform, IEC 61008-1, IEC 62423

Wann wird der Hager CDB563E FI-Schalter Typ B benötigt?

Der Hager CDB563E ist speziell für Anwendungen konzipiert, die Gleichfehlerströme erzeugen können:

  • 1-phasige E-Auto-Ladestationen: Wallboxen bis 7,4kW (32A) – der 63A FI bietet Reserven für Anlaufströme
  • Photovoltaikanlagen: PV-Wechselrichter mit 1-phasiger Einspeisung
  • Batteriespeichersysteme: 1-phasige Speicherwechselrichter
  • Frequenzumrichter: Industrielle Antriebe und Pumpen
  • Medizinische Geräte: Geräte mit hohem Strombedarf
  • Gewerbliche Küchen: Induktionsherde und Großgeräte

Warum Typ B statt Typ A oder F?

Eigenschaft Typ A Typ F Typ B (CDB563E)
Wechselfehlerströme ✓ ✓ ✓
Pulsierende Gleichfehlerströme ✓ ✓ ✓
Hochfrequente Fehlerströme ✗ ✓ ✓
Glatte Gleichfehlerströme ✗ ✗ ✓
E-Auto-Ladestationen ✗ Bedingt ✓
PV-Anlagen ✗ ✗ ✓

Anwendungsbeispiel: E-Auto-Ladestation

Bei einer 1-phasigen 7,4kW Wallbox (32A) bietet der Hager CDB563E mit 63A ausreichend Reserven für Anlaufströme und Spannungsspitzen. Der Typ B erkennt zuverlässig Gleichfehlerströme, die bei defekten Ladekabeln oder Fahrzeugfehlern auftreten können – maximaler Schutz für Mensch und Anlage.

Installation des Hager CDB563E:

Der Hager CDB563E wird auf die Hutschiene (35mm DIN-Schiene) im Verteilerkasten montiert. Die 1P+N Ausführung schaltet Phase (L) und Neutralleiter (N). Beachten Sie die korrekte Anschlussrichtung: Zuleitung oben, Ableitung unten.

Wichtiger Hinweis: Die Installation elektrischer Anlagen darf nur durch qualifizierte Elektrofachkräfte erfolgen. Beachten Sie die geltenden VDE-Vorschriften (VDE 0100-410, VDE 0100-722, VDE-AR-N 4100), DIN-Normen und lokalen Installationsbestimmungen.

Warum in den Hager CDB563E investieren?

Der Hager CDB563E FI-Schalter Typ B ist die richtige Wahl für alle, die höchste Sicherheitsanforderungen erfüllen müssen. Mit 63A Nennstrom bietet er maximale Flexibilität für leistungsstarke 1-phasige Anwendungen. Die allstromsensitive Typ B Technologie schützt zuverlässig vor allen Fehlerströmen – auch vor denen, die herkömmliche FI-Schalter nicht erkennen.

Bestellen Sie jetzt den Hager CDB563E FI-Schalter Typ B und sichern Sie Ihre Elektroinstallation mit Premium-Schutz von Hager!

Hinweis: Für 3-phasige Anwendungen empfehlen wir den Hager CDB640D (4-polig). Für Standard-Anwendungen ohne E-Auto/PV kann ein günstigerer Typ A oder F ausreichend sein.

Hager (Hersteller)

Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel, Deutschland
Webseite: hager.com/de

EU-Verantwortliche Person

Gemäß EU-Verordnung 2019/1020 sind wir verpflichtet, eine verantwortliche Person in der EU zu benennen.

Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel, Deutschland

Hager CDB563E FI-Schalter Typ B 1P+N 63A 30mA allstromsensitiv

Art.-Nr.: CDB563E-3250611627814
EAN: 3250611627814
Derzeit nicht verfügbar
Marke: Hager
€910,39
Lieferung 1 bis 3 Werktagen
Teilen
Weitere Bezahlmöglichkeiten

Abholung in Hanau verfügbar

Gewöhnlich fertig in 24 Stunden

Produktbeschreibung

Hager CDB563E FI-Schalter Typ B – Allstromsensitiver Schutz für 1-phasige Anwendungen

Der Hager CDB563E FI-Schalter Typ B ist ein hochmoderner allstromsensitiver FI-Schutzschalter für 1-phasige Elektroinstallationen mit hohem Strombedarf. Dieser Hager CDB563E bietet 63A Nennstrom, 30mA Auslösestrom und 1P+N Ausführung – ideal für leistungsstarke E-Auto-Ladestationen, Photovoltaikanlagen und industrielle Anwendungen.

Vorteile des Hager CDB563E FI-Schalters Typ B:

  • Typ B allstromsensitiv: Erkennt alle Fehlerströme inkl. Gleichfehlerströme – unverzichtbar für E-Auto-Wallboxen, PV-Wechselrichter und Frequenzumrichter
  • 63A Nennstrom: Höchste Leistungsklasse für 1-phasige Anwendungen – ideal für 22kW 1-phasige Ladestationen (selten) oder mehrere parallele Verbraucher
  • 30mA Auslösestrom: Zuverlässiger Personenschutz nach VDE 0100-410
  • 1P+N (1-polig + Neutralleiter): Kompakte Bauweise für 1-phasige 230V Anwendungen
  • Hager Premium-Qualität: VDE-zertifiziert, langlebig, wartungsarm – Made in Europe
  • IP20 Schutzart: Für den Einsatz in Verteilerkasten
