FI-Schalter und FI-Schutzschalter: Typ A, Typ F und Typ B richtig wählen

Ein FI-Schutzschalter (Fehlerstrom-Schutzschalter, RCD) schaltet den Stromkreis ab, sobald ein Fehlerstrom gegen Erde fließt. In dieser Kategorie finden Sie FI-Schalter und FI/LS-Schalter von Hager, ABB, Siemens, Schneider Electric, Doepke und Eaton — als Typ A, als allstromsensitiver Typ B sowie in der Ausführung B-SI.

Die Fehlerstrom-Typen im Überblick

Neben dem Fehlerstrom-Typ sind Polzahl (1P+N einphasig, 4-polig dreiphasig) und Bemessungsstrom (üblich 16 bis 63 A) ausschlaggebend. Der maximal mögliche Betriebsstrom darf den Bemessungsstrom des FI-Schalters nicht überschreiten. Selektive Ausführungen arbeiten zeitverzögert und sind für die Kaskadierung mehrerer Schutzeinrichtungen gedacht.

Der Bemessungsfehlerstrom liegt bei den Geräten dieser Kategorie bei 30 mA, 300 mA oder 500 mA. Fehlerstrom-Schutzschalter schützen Personen vor elektrischem Schlag und Anlagen vor Brandgefahr. FI/LS-Schalter (RCBO) verbinden Fehlerstrom- und Leitungsschutz in einem Gerät und belegen nur eine Teilungseinheit, während ein einzelner FI-Schutzschalter mehrere nachgeschaltete Stromkreise überwachen kann.

Beliebte Artikel aus dieser Kategorie

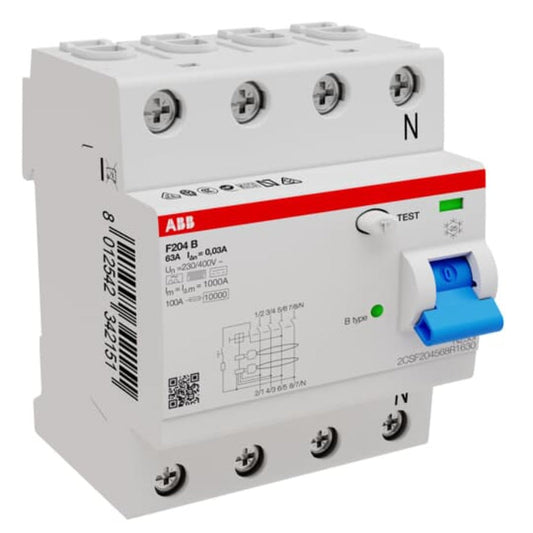

• ABB F204B-63/0,03 Fehlerstromschutzschalter 4P 63A Typ B
• Schneider Acti9 iID A9Z61440 FI-Schalter Typ B-SI 4polig 40A 30mA
• Schneider A9Z61463 Acti9 iID FI-Schalter Typ B-SI 4P 63A 30mA
• Eaton 300302 PXF-63/4/003-B FI-Schutzschalter Typ B 63A
• Hager CDS463D FI-Schutzschalter 4polig 63A 30mA Typ A
• Schneider A9Z64440 FI-Schutzschalter Typ B-SI 4polig 40A 300mA
• Hager FI/LS-Schalter ADS910D 1P+N 6kA B10A 0,03A Typ A

Häufige Fragen

Welcher FI-Typ ist für eine Wallbox erforderlich?

Für Ladeeinrichtungen von Elektrofahrzeugen fordert DIN VDE 0100-722 eine Fehlerstrom-Schutzeinrichtung Typ B oder eine gleichwertige Lösung. Der FI-Schutzschalter Typ B deckt die Sicherheitsanforderungen der Norm für die Stromversorgung von Elektrofahrzeugen ab.

Was bedeutet allstromsensitiv?

Allstromsensitiv bezeichnet Fehlerstrom-Typ B: Das Gerät erkennt neben Wechsel- und pulsierenden Gleichfehlerströmen auch glatte Gleichfehlerströme.

Was bedeutet „B-SI" bei Schneider?

B-SI ist die Herstellerbezeichnung der allstromsensitiven Ausführung; SI steht dabei nicht für selektiv. Die selektive Variante ist ein separates Gerät.

Selektiv oder unverzögert — was ist der Unterschied?

Selektive FI-Schutzschalter lösen zeitverzögert aus (Nichtauslösezeit 50 ms statt 10 ms), damit bei Fehlern in nachgeschalteten Stromkreisen die vorgelagerte Schutzeinrichtung nicht mitauslöst.
